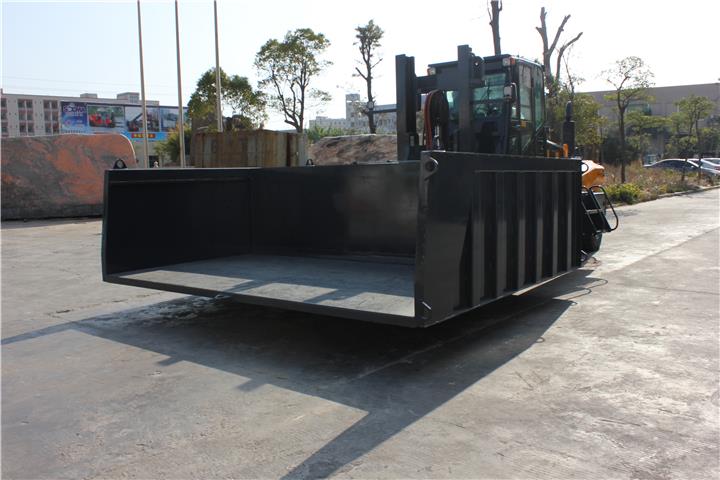

Hliníkové nabíjecí vozidlo
HNF-120FT
HNF-120FT je víceúčelový nákladní automobil pro pece s plným volným zdvihacím stožárem, maximální zdvihací výškou 1400 mm, maximálním zatížením 7 tun, veškeré dobíjení je prováděno hydraulickým pilotním provozem.
1, vznětový motor s turbodmychadlem Adpot Donefeng CUMMINS, emise ze třetí etapy v Číně, silný výkon, úspora energie a ochrana životního prostředí, splňují účinné pracovní požadavky.
2, hydraulická převodovka Adpot s pevným hřídelem, tažná síla kombinovaného stavu je velká a systém s dvojitým proměnným je spolehlivější. Dvou turbo-hydraulický převodník kroutícího momentu; jednopáková řídicí převodovka, dvě přední a dvě zpětná posunutí řadicí páky, provoz je jednodušší.
3, Přijmout hydraulický systém se dvěma čerpadly, významné snížení spotřeby paliva a spotřeby energie.
4, Přijmout systém plného hydraulického koaxiálního toku zesílení, poloměr otáčení zadní nápravy je malý, světlo řízení a flexibilní.
5, Přijměte pohon předních kol, tuhé zavěšení, konstrukci řízení zadní nápravy. Spirálové kuželíkové ozubení přední nápravy a planetové převodové kolo na straně kola zvyšují vysokou nosnost. Zadní náprava zaujímá příčný hydraulický mechanismus, který pomáhá snížit odpor řízení, snížit opotřebení pneumatik a zlepšit jízdní komfort.
Specifikace nabíjecího zařízení pece
POLOŽKA | POPIS POLOŽKY | JEDNOTKA | HNF-120FT | |
Funkce | 1.1 | Jmenovité zatížení | Q (t) | 7 |
1.2 | Střed zatížení | c (mm) | 600 | |
1.3 | Rozvor | y (mm) | 3000 | |
Hmotnost | 2.1 | Hmotnost | kg | |
Podvozek | 3.1 | Specifikace pneumatik: Přední | 10,00x20 / 16PR | |
3.2 | Specifikace pneumatik: zadní | 10,00x20 / 16PR | ||
3.3 | Pneumatiky Množství, přední / zadní (kola s pohonem X) | 4 × / 2 | ||
3.4 | Běhoun kola: Přední | b10 (mm) | 1677 | |
3.5 | Běhoun kola: Zadní část | b11 (mm) | 2013 | |
Dimenze | 4.1 | Úhel sklonu stožáru / vozíku (přední / zadní) | Stupeň | 4,5 ° / 9 ° |
4.2 | výška (snížení vidlice) | h1 (mm) | 3000 | |
4.3 | Výška zdvihu zdvihu | h3 (mm) | 1400 | |
4.4 | Celková výška (s lopatou) | ll (mm) | 8100 | |
4.5 | Zvedněte přední vertikální povrch zadního konce vozidla | l2 (mm) | 4550 | |
4.6 | Celková šířka | b1 / b2 (mm) | 4000 | |
4.7 | Dimenze vědra | s / e / l (mm) | 4000x3000x1200 | |
Výkon | 5.1 | Rychlost pojezdu (při zatížení / bez nákladu) | km / h | 23/26 |
5.2 | Gradeablity (se zatížením / bez nákladu) | % | 25 | |
5.3 | Brzda řízení | Brzdová kotoučová brzda | ||
Motor | 6.1 | Značka / model motoru | QSB4.5-C130 Dongfeng Cummins | |
6.2 | ISO 1585 Výkon motoru | KW | 97 | |
6.3 | Jmenovitá rychlost rotoru | min-1 | 2200 | |
6.4 | Počet válců | cm3 | 4 | |
ostatní | 7.1 | Typ řízení pro jízdu | Hydraulický točivý moment | |
